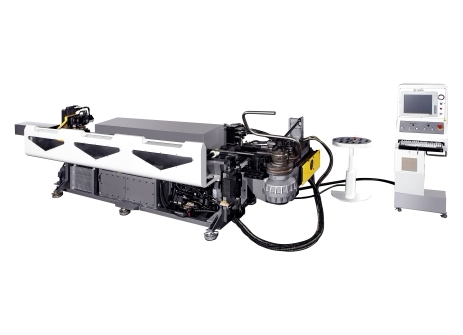

Автоматические трубогибочные станки с ЧПУ SOCO серии 4A-3SV с функцией проталкивания

Автоматические трубогибочные станки с ЧПУ SOCO серии 4A-3SV с функцией проталкивания

Автоматические трубогибочные станки с ЧПУ SOCO серии 4A-3SV с функцией проталкивания
Производитель SOCO (Тайвань)
Дополнительное свойство Макс. размер трубы, сталь / Макс. размер трубы, нержавейка / Макс. длина устанавливаемой трубы / Макс. радиус гиба намоткой (по средней линии трубы) / Макс. радиус гиба проталкиванием, в диаметрах трубы / Макс. угол гиба (при гибке намоткой)
Значение доп. свойства 20х1.2 мм / 16х1.2 мм / 2050 мм / 80 мм / от 5 D мм / 190
Вес 1400 кг
Макс. размер трубы, сталь 20х1.2 мм
Макс. размер трубы, нержавейка 16х1.2 мм
Макс. длина устанавливаемой трубы 2050 мм
Макс. радиус гиба намоткой (по средней линии трубы) 80 мм
Макс. радиус гиба проталкиванием, в диаметрах трубы от 5 D мм
Макс. угол гиба (при гибке намоткой) 190
ПОЛУЧИТЬ КОНСУЛЬТАЦИЮ

Полное описание

Автоматические трубогибочные станки с ЧПУ SOCO серии 4A-3SV имеют мультиголовочную консоль и позволяют устанавливать до 6 гибочных головок, позволяющих гнуть трубу как методом намотки, так и методом проталкивания. Аналогично станкам серии 4A, станки 4A-3SV и 6A-MRV имеют консольный сервопривод с редукторной передачей (тип S-GDT). Огромную популярность станки приобрели у производителей металлической мебели (например, при производстве венских и других сложных каркасов стульев), автомобильных производителей (большие дуги бамперов с малыми радиусами на концах, рамы крыш автобусов и т. д.), строителей детских площадок и т. д. Станки являются наиболее универсальными в изготовлении сложных изделий со множеством малых радиусов и плавных переходов.

Комплектации и опции:

Особенности станков серии 4A-3SV:

  • Автоматическая гибка – сервопривод, точность гибки ±0,05°.
  • Автоматическая подача (выдвижение трубы вперёд) – сервопривод, точность ±0,05 мм.
  • Автоматический поворот трубы в пространстве – сервопривод, точность ±0,05°.
  • Автоматическое горизонтальное смещение блока головок – сервопривод, точность ±0,05 мм.
  • Автоматическое вертикальное смещение блока головок – сервопривод (для станков MR), точность ±0,05 мм.
  • Высокая скорость гибки, осуществляемая сервоприводом через запатентованную редукторную передачу S-DGT. Программируемое ускорение / торможение каждого привода.
  • Автоматическая система смазки дорна.
  • Гидравлический привод подачи хвостового прижима.
  • Гидравлический привод для подвода дорна в рабочую зону / отвода дорна в исходное положение.
  • Возможность нахождения подвижной каретки в PDI зоне для получения минимального прямого участка на конце изделия.
  • Выносная панель управления для удобства работы в полуавтоматическом и автоматическом режимах.
  • Возможность оснащения дополнительной опцией (накопителем и манипулятором) для автоматизированной установки трубы в станок и автоматизированного снятия готового изделия.
  • ЧПУ-программа на русском языке.
