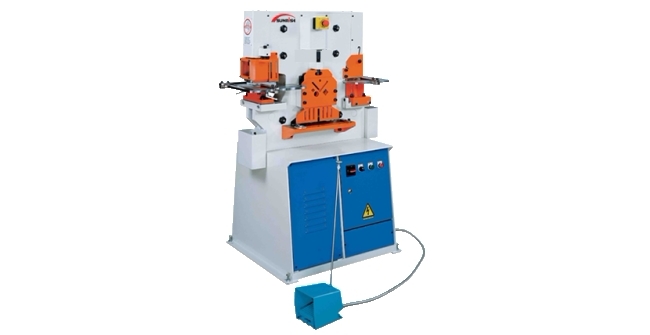

Гидравлические пресс-ножницы Sunrise IW серии K с вертикальным ходом

Гидравлические пресс-ножницы Sunrise IW серии K с вертикальным ходом

Гидравлические пресс-ножницы Sunrise IW серии K с вертикальным ходом
Производитель Sunrise (Тайвань)
Габариты (Д х Ш х В) 1050x760x1490
Дополнительное свойство Давление / Макс. пробивная способность/ (диаметр х толщина), / Вылет станины / Макс. длина хода / Циклов/мин. (при длине хода 15 мм) / Рубка плоских пластин (ширина х толщина) / Длина лезвия / Угловая рубка листа / Рубка под углом 90° / Рубка под углом 45° / Рубка круглых прутков / Рубка квадратных прутков / Пробивка прямоугольных вырезов / Пробивка V-образных вырезов / V-образный пресс (длина х толщина) / Multi V-образный пресс / Multi V-образный пресс / Приспособление для пробивки вырезов в трубах* / Электрическая мощность
Значение доп. свойства 45 т / 22х15/40х9 мм / 165 мм / 30 мм / 37 / 300х10 / мм / 310 / 75х75х6 / 76* / 30 мм / 25х25 / 50,8х90х7 мм / 90х90х8* / 160х8* мм / 250x4* мм / 65х8* мм / 63* мм / 3.7 кВт
Вес 840 т
Давление 45 т
Макс. пробивная способность/ (диаметр х толщина), 22х15/40х9 мм
Вылет станины 165 мм
Макс. длина хода 30 мм
Циклов/мин. (при длине хода 15 мм) 37
Рубка плоских пластин (ширина х толщина) 300х10
Длина лезвия мм
Угловая рубка листа 310
Рубка под углом 90° 75х75х6
Рубка под углом 45° 76*
Рубка круглых прутков 30 мм
Рубка квадратных прутков 25х25
Пробивка прямоугольных вырезов 50,8х90х7 мм
Пробивка V-образных вырезов 90х90х8*
V-образный пресс (длина х толщина) 160х8* мм
Multi V-образный пресс 250x4* мм
Multi V-образный пресс 65х8* мм
Приспособление для пробивки вырезов в трубах* 63* мм
Электрическая мощность 3.7 кВт
ПОЛУЧИТЬ КОНСУЛЬТАЦИЮ

Полное описание

Преимущества пресс-ножниц Sunrise серии K

  • Вертикальный рабочий ход на всех станциях позволяет достичь максимального качества работы станка и долгого срока службы рабочего инструмента;
  • Мощные гидравлические цилиндры с быстрым ходом обеспечивает максимальную производительность, а наличие замедленного режима делает безопасной смену и регулировку оснастки;
  • Возможность смены рабочего инструмента на отдельных станциях позволяет работать на одной машине с широким ассортиментом;
  • Дополнительно установленные гидравлический зажим и полиуретановый разделитель ускоряют работу пресса, существенно повышая его КПД;
  • Самая жесткая рама в классе гарантирует долгий срок эксплуатации станка;
  • LED-лампа с магнитным держателем.

Комплектации и опции:

Комбинированные гидравлические пресс-ножницы Sunrise IW серии K – колонного  типа с вертикальным рабочим ходом  предназначены для выполнения широкого ряда операций и оснащены 5-ю рабочими станциями:

  • Блок пробивки отверстий в полосе, листе или трубе с Ø до 50 мм;
  • Блок для рубки уголка;
  • Рубка прутка, швеллера или двутавровой балки;
  • Гильотина для листа или полосы, в т.ч. рубка под любым углом ;
  • Блок вырубки прямоугольных и V-образных пазов; гибка и т.д..



Модель IW-45K – младшая в линейке пресс-ножниц K-серии, рабочий инструмент приводится в движение одним гидроцилиндром с усилием 45 тонн. Дополнительно оснащен электромеханическим упор с датчиком и функцией автоматической рубки по касанию датчика заготовкой. Глубина зева составляет 165 мм.

Модель IW-60K – станок с одним гидроцилиндром с усилием 60 тонн, уже в базовой комплектации имеет объединенный гидравлический прижим заготовки а также электромеханический упор с датчиком. Глубина зева равна 200мм. В блок пробивки может встраиваться специальная оснастка для вырубки торцов трубы, а также гибочный инструмент.



Таблица характеристик

Модель станка

IW – 45K

IW – 60K

IW – 85KD



БЛОК ПРОБИВКИ ОТВЕРСТИЙ

Усилие, тонн

45

60

85

Максимальные параметры пробивки
(Ø отв.хтолщину стенки), мм

22х15

20х20

27х22

40х8

40х11

50х12

Глубина зева станины, мм

165

200

410

Высота швеллера при бок. пробивке, мм

-

-

75 - 180

Максимальный ход пуансона, мм

30

40

100

Циклов в минуту, ход пуансона 15мм.

37

34

38

Высота от уровня пола, мм

1050

1050

1050



ГИЛЬОТИНА ДЛЯ УГОЛКА / ПРУТКА / ШВЕЛЛЕРА / ДВУТАВРОВОЙ БАЛКИ

Усилие, тонн

45

60

110

Макс., рубка уголка под углом 90°, мм

75х75х6

100х100х8

130х130х12

Высота от уровня пола, мм

1000

1070

1040

Макс. диаметр круглого прутка, мм

30

40

45

Макс. диаметр квадратного прутка, мм

25х25

38х38

45х45

Макс. габариты швеллера, мм

76 (опция)

102 (опция)

152 (опция)

Макс. габариты двутавровой балки, мм

76 (опция)

102 (опция)

152 (опция)



ГИЛЬОТИНА ДЛЯ ЛИСТА / ПОЛОСЫ

Макс. сечение листа / полосы, мм

300х10

350х15

406х20

Длина лезвия гильотины, мм

310

360

410

Высота от уровня пола, мм

800

805

726



БЛОК ДЛЯ ВЫРУБКИ ПАЗОВ

Прямоугольная вырубка (ШхДхТ), мм

50х90х7

50х90х8

63х90х12

V-образная вырубка (ДхДхТ), мм

90х90х8

(опция)

90х90х8

(опция)

105х105х12
(опция)

Высота швеллера при бок. вырубке, мм

-

-

180 - 200

Высота от уровня пола, мм

-

1150

1006



МОНТАЖНЫЕ ХАРАКТЕРИСТИКИ

Мощность гидростанции, кВт

3,7

5,5

7,5

Вес, кг

840

1180

2750

Габариты (длина x ширина x высота), см

105х76х149

118х76х163

180х102х187
