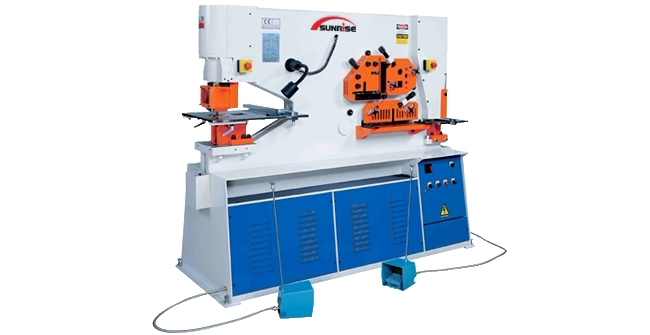

Гидравлические пресс-ножницы Sunrise IW серии S/SD с двумя цилиндрами

Гидравлические пресс-ножницы Sunrise IW серии S/SD с двумя цилиндрами

Гидравлические пресс-ножницы Sunrise IW серии S/SD с двумя цилиндрами
Производитель Sunrise (Тайвань)
Габариты (Д х Ш х В) 210х86х181 - 246х86х181 мм (S - SD)
Дополнительное свойство Мощность гидростанции
Значение доп. свойства 7,5 кВт
Вес 3000 - 3500 кг (S - SD)
Мощность гидростанции 7,5 кВт
ПОЛУЧИТЬ КОНСУЛЬТАЦИЮ

Полное описание

Основные преимущества пресс-ножниц Sunrise серии S/SD:

  • Два независимых гидравлических цилиндра, возможность работы двух операторов;
  • Вертикальный ход позволяет добиться максимального качества работы станка и продлевает срок службы оснастки;
  • Возможность смены оснастки на отдельных станциях;
  • Большая глубина зева:  серии S со стороны пробивочного узла составляет 310 мм, у SD - 510 мм;
  • Самая жесткая   рама в классе  гарантирует долгий срок эксплуатации пресс-ножниц;
  • Электромеханический упор с датчиком и функцией автоматической рубки по касанию датчика заготовкой;
  • LED-лампа с магнитным держателем позволяет подсветить  рабочую зону и облегчает работу оператора.

Комплектации и опции:

Комбинированные гидравлические пресс-ножницы Sunrise IW серии S/SD   -  станки маятникового типа с двумя независимыми гидравлическим цилиндрами, обеспечивающими возможность работы двух операторов одновременно. Онипредназначены для выполнения широкого ряда операций и оснащены 5-ю рабочими станциями:

  • Блок пробивки отверстий в полосе, листе или трубе;
  • Блок для рубки уголка;
  • Рубка прутка, швеллера или двутавровой балки;
  • Гильотина для листа или полосы, в т.ч. рубка под любым углом;
  • Блок вырубки прямоугольных и V-образных пазов; гибка и т.д.



Станки серии S (IW-100S, IW-125S) и серии SD (IW-100SD, IW-125SD, IW-165SD) являются станками смешанного типа, с двумя гидравлическими цилиндрами. «Совмещенный тип» - означает, что блок пробивки имеет вертикальный ход, а все остальные блоки - маятниковый ход. Вертикальный ход на блоке пробивки обеспечивает максимальное качество пробивки, а также срок службы инструмента. Два гидравлических цилиндра позволяет одновременно работать на станке двум операторам. Станки являются наиболее универсальными на рынке, позволяя устанавливать практически любую оснастку и приспособления под задачи заказчиков. В блок пробивки может встраиваться специальная оснастка для вырубки торцов трубы, а также гибочный инструмент.

Таблица характеристик

Модель станка

IW–60 S(SD)

IW–80 S(SD)

IW–100 S(SD)

IW–125 S(SD)

IW–165 SD



ГИЛЬОТИНА ДЛЯ УГОЛКА

Усилие, тонн

60

80

100

125

165

Максимальные параметры пробивки
(Ø отв.хтолщину стенки), мм

22х20

26х22

28х26

33х27

37х32

50х9

50х12

50х15

50х18

50х24

Глубина зева станины, мм  (серия S)

310

310

310

-

310

Глубина зева станины, мм (серия SD)

510

510

510

510

510

Высота швеллера при бок. пробивке, мм

180

180

180

180

180

Максимальный ход пуансона, мм

100

100

100

100

100

Циклов в минуту, ход пуансона 15мм.

30

29

28

29

28



ГИЛЬОТИНА ДЛЯ УГОЛКА

Макс., рубка под углом 90°, мм

130х130х13

152х152х13

152х152х15

152х152х18

205х205х20

Макс., рубка под углом 45°, мм

65х65х8

80х80х10

80х80х10

80х80х10

80х80х10

Высота от уровня пола, мм

1115

1165

1216

1185

1185

ГИЛЬОТИНА ДЛЯ ЛИСТА / ПОЛОСЫ

Макс. сечение листа / полосы
(ширинахдлина), мм

350х15

460х15

610х16

610х18

760х20

240х20

300х20

400х20

400х25

400х30

Длина лезвия гильотины, мм

360

465

620

620

770

Макс. высота уголка для подрезки, мм

100

100

100

100

120



ГИЛЬОТИНА ДЛЯ ПРУТКА / ШВЕЛЛЕРА / ДВУТАВРОВОЙ БАЛКИ

Макс. диаметр круглого прутка, мм

40

45

45

50

60

Макс. диаметр квадратного прутка, мм

38х38

45х45

45х45

50х50

60х60

Макс. габариты швеллера, мм

130 (опция)

152 (опция)

152 (опция)

180 (опция)

203 (опция)

Макс. габариты двутавровой балки, мм

130 (опция)

152 (опция)

152 (опция)

180 (опция)

203 (опция)

Высота от уровня пола, мм

1220

1270

1332

1310

1370



БЛОК ДЛЯ ВЫРУБКИ ПАЗОВ

Прямоугольная вырубка (ШхДхТ), мм

50х90х9

50х90х12

63х90х12

63х90х13

63х90х16

V-образная вырубка (ДхДхТ), мм

90х90х10

145х145х8

90х90х12

145х145х10

105х105х12
145х145х12

105х105х13
145х145х13

105х105х16
145х145х13

Высота от уровня пола, мм

910

926

954

920

920



МОНТАЖНЫЕ ХАРАКТЕРИСТИКИ

Мощность гидростанции, кВт

5,5

7,5

7,5

11

15

Вес(S / SD), кг

1800 / 2200

2200 / 2650

3000 /3500

3350 /4000

5000

Габариты (серия S) : Д x Ш x В, см

170х80х171

183х82х176

210х86х181

217х103х185

-

Габариты (серия SD) : Д x Ш x В, см

207х80х171

221х82х176

246х86х181

249х103х185

246х86х181

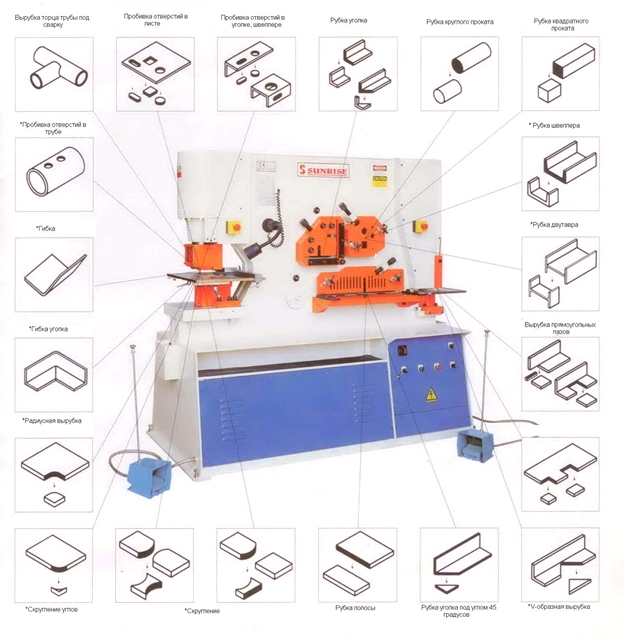

Типы операций

Комбинированные гидравлические пресс-ножницы Sunrise IW серии S/SD с двумя цилиндрами
