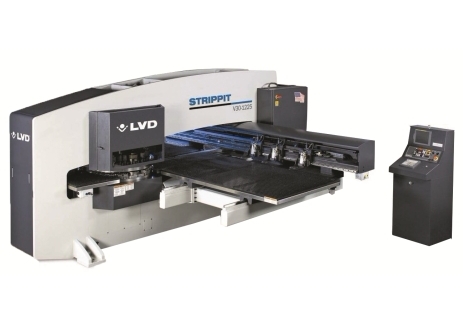

Координатно-пробивные прессы LVD Strippit серии V

Координатно-пробивные прессы LVD Strippit серии V

Координатно-пробивные прессы LVD Strippit серии V
Производитель LVD (Бельгия)
Дополнительное свойство Рабочая область без перехвата (X/Y) / Рабочая область c перехватом (X/Y) / Производительность при межцентровом расстоянии 25 мм / Максимальная толщина листа / Скорость сдвоенного перемещения / Производительность при межцентровом расстоянии 1 мм / Производительность при межцентровом расстоянии 0,5 мм / Максимальный вес листа - щеточный стол - 100% скорости работы / Максимальный вес листа - комбинированный стол - 100% скорости работы / Максимальный вес листа - комбинированный стол - 50% скорости работы / Усилие / Количество пневматических прижимов листа / Количество станций в револьверном барабане (тип Thick) / A-станциий (макс. диаметр 12,7 мм) / B-станциий (макс. диаметр 31,7 мм) / C-станциий (макс. диаметр 50,9 мм) / D-станциий (макс. диаметр 88,9 мм) / E-станций (макс. диаметр 114,3) / Окно для улавливания деталей перемычек, размеры
Значение доп. свойства 2500x1250 мм / 5000х1250 мм / 425 ход/мин / 6,4 мм / 128 м/мин / 1000 ход/мин / 1750 ход/мин / 85 / 110 / 146 кг / 300 кН / 3 / 48 / 24 / 16 / 4 / 3 / 1 / 450 x 500
Вес 13 750 кг
Рабочая область без перехвата (X/Y) 2500x1250 мм
Рабочая область c перехватом (X/Y) 5000х1250 мм
Производительность при межцентровом расстоянии 25 мм 425 ход/мин
Максимальная толщина листа 6,4 мм
Скорость сдвоенного перемещения 128 м/мин
Производительность при межцентровом расстоянии 1 мм 1000 ход/мин
Производительность при межцентровом расстоянии 0,5 мм 1750 ход/мин
Максимальный вес листа - щеточный стол - 100% скорости работы 85
Максимальный вес листа - комбинированный стол - 100% скорости работы 110
Максимальный вес листа - комбинированный стол - 50% скорости работы 146 кг
Усилие 300 кН
Количество пневматических прижимов листа 3
Количество станций в револьверном барабане (тип Thick) 48
A-станциий (макс. диаметр 12,7 мм) 24
B-станциий (макс. диаметр 31,7 мм) 16
C-станциий (макс. диаметр 50,9 мм) 4
D-станциий (макс. диаметр 88,9 мм) 3
E-станций (макс. диаметр 114,3) 1
Окно для улавливания деталей перемычек, размеры 450 x 500
ПОЛУЧИТЬ КОНСУЛЬТАЦИЮ

Полное описание

Координатно-пробивные прессы LVD Strippit серии V отличаются большим количеством посадочных мест в инструментальном барабане, наличием окна улавливателя деталей, возможностью реализации автоматизированных решений на различных уровнях.

Имеют 3 полностью программируемых прижима листа. Ориентированы для работы с большой номенклатурой деталей в несколько смен.

Комплектация и опции

Система автоматической загрузки листов, удаления и сортировки деталей, превышающих габариты разгрузочного окна

Позволяет автоматически загружать лист, удалять и сортировать детали из зоны обработки, удалять оставшийся скелет листа, обеспечивает возможность вырубки деталей по контуру без перемычек, фиксирующих детали в листе. Система отбора и сортировки для серии Strippit-V включает загрузочный стол, стол для удаления скелета, интерфейс и робот.



Система автоматической погрузки/разгрузки листа

Позволяет автоматически загружать лист и удалять оставшийся скелет листа вместе с деталями, зафиксированными в скелете перемычками.



Система автоматического удаления и сортировки деталей из окна улавливателя

Позволяет автоматически удалять и сортировать детали из зоны обработки без перемычек, фиксирующих детали в листе. Размер деталей не должен превышать размеры окна улавливателя деталей (450x500 мм).
