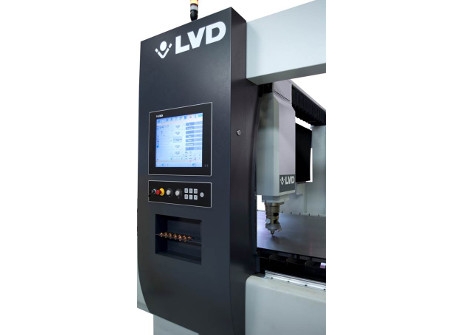

Комплекс лазерного раскроя LVD серии ORION Plus

Комплекс лазерного раскроя LVD серии ORION Plus

Комплекс лазерного раскроя LVD серии ORION Plus
Производитель LVD (Бельгия)
Дополнительное свойство Максимальный размер листа / Перемещение по X / Перемещение по Y / Перемещение по Z / Скорость позиционирования по X / Скорость позиционирования по Y / Скорость позиционирования по Z / Точность повторного позиционирования / Размеры установки в сборе / Масса установки в сборе
Значение доп. свойства 3000 x 1500 мм / 3080 / 1555 / 240 / 100 / 100 / 15 / +/- 0,025 / 8665 х 2685 х 2200 / 11500 кг
Максимальный размер листа 3000 x 1500 мм
Перемещение по X 3080
Перемещение по Y 1555
Перемещение по Z 240
Скорость позиционирования по X 100
Скорость позиционирования по Y 100
Скорость позиционирования по Z 15
Точность повторного позиционирования +/- 0,025
Размеры установки в сборе 8665 х 2685 х 2200
Масса установки в сборе 11500 кг
ПОЛУЧИТЬ КОНСУЛЬТАЦИЮ

Полное описание

ЧПУ комплекса лазерного раскроя ORION Plus управляет тремя осями X, Y, и Z. Режущая головка перемещается вдоль оси Y на максимальное расстояние 1550 (2060) мм. Стол перемещается вместе с листом, зажатым 3-мя автоматическими прижимами по оси X на подшипниковых направляющих, на расстояние 3080 (4090) мм. Также ЧПУ управляет осью Z (по высоте) с перемещением 240 мм, что позволяет обрабатывать объёмные детали. При перемещении режущей головки на расстояние только 1550 мм, лазерный луч имеет незначительное расхождение, т.е. нет необходимости использовать систему компенсации изменения длины лазерного луча. Это значительно упрощает и повышает надёжность системы доставки, которая имеет только три зеркала. Высокочастотный CO2 лазерный источник GE-Fanuc расположен на станине машины, что исключает раздельное влияние вибраций на машину и источник.

Комплектация и опции:

  • Комплекс лазерного раскроя может быть оборудован двумя типами резонаторов, мощностью 2500 или 4000 Ватт. Это позволяет выбрать требуемую мощность исходя из потребностей производства.
  • Комплекс лазерного раскроя ORION Plus оборудуется системой автоматической загрузки листа и разгрузки раскроя. Это позволяет уменьшить вспомогательное время на разгрузку деталей и загрузки листа.
  • Управление комплексом осуществляется новой системой ЧПУ Fanuc 31i L на основе промышленного компьютера с 19” TFT Touch screen цветным дисплеем с инфракрасной сеткой и расширенным объемом оперативной памяти
