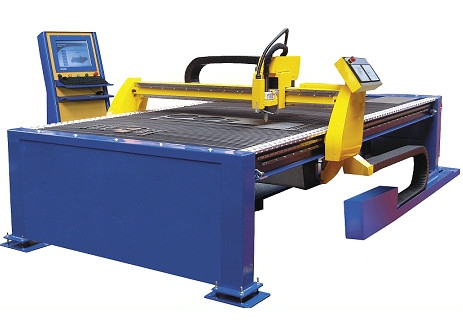

Машина плазменной резки MICROSTEP серии AirCut

Машина плазменной резки MICROSTEP серии AirCut

Машина плазменной резки MICROSTEP серии AirCut
Производитель MicroStep (Словакия)
Дополнительное свойство Диапазон рекомендуемых толщин резки / Максимальное количество порталов / Максимальное количество суппортов (инструментов) / Система управления подвижной секцией вытяжки / Максимальная толщина пробивки, мм / Длина рабочей зоны (стола), мм / Ширина рабочей зоны (стола), мм / Тип направляющих: ось X / Тип направляющих: ось Y / Тип направляющих: ось Z / Тип передачи движения: ось X / Тип передачи движения: ось Y / Тип передачи движения: ось Z / Точность позиционирования, мм / Двунаправленная повторяемость, мм / Плазменный суппорт / Скорость позиционирования: рабочая скорость, м/мин / Система ЧПУ iMSNC (отдельно стоящая) / Модуль оператора (закрепленный на портале)
Значение доп. свойства до 12 мм / 1 / 1 / От системы ЧПУ / 12 / 3000 / 1500 / Линейные ТНК / Линейные ТНК / Линейные ТНК / Косозубая рейка-шестерня / Косозубая рейка-шестерня / Пневматический привод / ±0,15 / ±0,05 / Чашечный прижим / до 22,5 м/мин / 1 / 1
Диапазон рекомендуемых толщин резки до 12 мм
Максимальное количество порталов 1
Максимальное количество суппортов (инструментов) 1
Система управления подвижной секцией вытяжки От системы ЧПУ
Максимальная толщина пробивки, мм 12
Длина рабочей зоны (стола), мм 3000
Ширина рабочей зоны (стола), мм 1500
Тип направляющих: ось X Линейные ТНК
Тип направляющих: ось Y Линейные ТНК
Тип направляющих: ось Z Линейные ТНК
Тип передачи движения: ось X Косозубая рейка-шестерня
Тип передачи движения: ось Y Косозубая рейка-шестерня
Тип передачи движения: ось Z Пневматический привод
Точность позиционирования, мм ±0,15
Двунаправленная повторяемость, мм ±0,05
Плазменный суппорт Чашечный прижим
Скорость позиционирования: рабочая скорость, м/мин до 22,5 м/мин
Система ЧПУ iMSNC (отдельно стоящая) 1
Модуль оператора (закрепленный на портале) 1
ПОЛУЧИТЬ КОНСУЛЬТАЦИЮ

Полное описание

AirCut — портальная машина с ЧПУ для раскроя листового металла в автоматическом режиме при помощи процессов плазменной резки. Установка ориентирована на применение в производстве систем вентиляции, кондиционирования, а также для использования на небольших производствах для раскроя листов среднего размером до 4×2 метра и толщиной до 12 мм. Предлагается комплектация с применением линейных направляющих.

Комплектация и опции:

Портал машины представляет собой облегченную конструкцию, изготовленную из J или L — образных профилей, обеспечивающих наилучшую жесткость машины. Динамика и точность процесса резки повышается за счет привода портала с электронной синхронизацией. В стандартной комплектации по оси Х машина комплектуется линейными направляющими, установленными на регулировочных стойках, сваренных в автоматическом режиме при помощи роботизированного комплекса. Линейные направляющие обладают большей точностью позиционирования и динамикой. Компактная конструкция установки позволяет установить линейные направляющие на общей раме, на которой также расположен режущий стол.

Рабочий стол представляет собой жесткое основание в виде набора радиально изогнутых вертикальных ребер (ламелей). Система вытяжки расположена под столом и представляет собой подвижный канал, перемещающийся синхронно с порталом, что обеспечивает эффективную вытяжку дымов всегда непосредственно в зоне резки.

Машины термической резки поставляется с отдельно стоящей высокопроизводительной и простой в управлении системой ЧПУ на русском языке серии iMSNC на базе операционной системы MS Windows 8.1 64-Bit Pro, состоящей из двух влага и пыленепроницаемых модулей:

  • Модуль оператора — организованный на операционной системе Windows 8.1 64-Bit Pro;
  • Производственный модуль — организованный на операционной системе DOS.

Каждый модуль оснащен емким жестким диском, модемом, сетевой картой, мышкой, промышленной клавиатурой. Модуль оператора на базе Windows8.1 64-Bit Pro дополнительно оснащается цветным 17’’ TFT монитором с сенсорным экраном «Touch Screen». Двух модульное построение системы ЧПУ позволяет оператору подготавливать новые программы или редактировать уже существующие непосредственно на стойки ЧПУ в процессе резки листа.

Быстрое и оперативное управление основными параметрами резки в процессе обработки осуществляется при помощи дополнительного терминала, состоящего из LCD дисплея и влага и пыленепроницаемой клавиатуры, располагающегося с одной из сторон портала.

Стандартные особенности:

  • Динамичный портал с облегченной и жесткой конструкции обеспечивающий высокую эффективность ускорения/торможения
  • Отдельно стоящая система числового программного управления iMSNC® на базе MS Windows 8.1 64-Bit Pro
  • Панель оператора с LCD монитором и клавиатурой, установленная с одной из сторон портала
  • Рабочий стол
  • Подготовка под вытяжку
