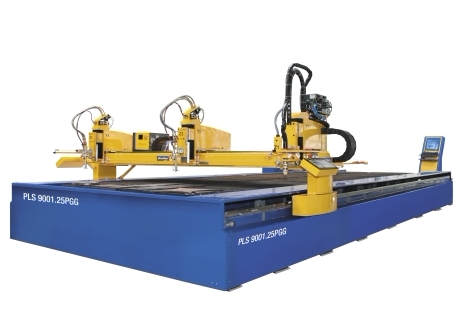

Машины плазменной резки MICROSTEP серии PLS

Машины плазменной резки MICROSTEP серии PLS

Машины плазменной резки MICROSTEP серии PLS
Производитель MicroStep (Словакия)
Дополнительное свойство Длина рабочей зоны / Ширина рабочей зоны / Максимальное количество суппортов (инструментов) / Максимальная толщина листа разрезаемого плазмой / Максимальная толщина листа разрезаемого автогеном / Скорость позиционирования / Точность позиционирования (согласно DIN 28 206) / Обработка трубы (диапазон диаметров обрабатываемых труб) / Плазменная резка под углом (наклон ротатор), гр
Значение доп. свойства 3000 - 30000 мм / 1500 - 4000 мм / 6 / зависит от источника плазмы / 150 мм / 44000 мм/мин / ±0,1 мм / 30 -1000 мм / ±50
Длина рабочей зоны 3000 - 30000 мм
Ширина рабочей зоны 1500 - 4000 мм
Максимальное количество суппортов (инструментов) 6
Максимальная толщина листа разрезаемого плазмой зависит от источника плазмы
Максимальная толщина листа разрезаемого автогеном 150 мм
Скорость позиционирования 44000 мм/мин
Точность позиционирования (согласно DIN 28 206) ±0,1 мм
Обработка трубы (диапазон диаметров обрабатываемых труб) 30 -1000 мм
Плазменная резка под углом (наклон ротатор), гр ±50
ПОЛУЧИТЬ КОНСУЛЬТАЦИЮ

Полное описание

Машина плазменной резки серии PLS - высокопроизводительная машина с ЧПУ, имеющая превосходные динамические свойства и высокую точность резки. Установки данной серии отличаются высокой эффективностью и производительностью в сочетании с простым и современным управлением. Установка может комплектоваться плазменной и газокислородной резкой, плазменным ротатором, чернильной маркировкой и оборудованием для резки труб.

Комплектация и опции:

Прямой газовый суппорт тип «G»
5-ти осевой суппорт для плазменной головки используется для резки листов, труб и профилей под углом в диапазоне +/- 50°. Максимальный диапазон вращения головки вокруг своей оси 800°. Контроль высоты плазменной головки при постоянном угле реза обеспечивается по напряжению на дуге, при переменном угле реза – индуктивным датчиком.

Станция настройки ротатора
Станция для автоматической настройки/корректировки позиции ротатора после коллизий, позволяющая существенно сократить время наладки и повысить точность установки.

Позиционер для труб и профилей серии RSV
Позиционер серии RSV в комплекте с ротационным суппортом и высокоинтеллектуальным программным обеспечением от MicroStep предлагает комплексное решение по обработки профилей и труб диаметром до 1500 мм.

Лазерный датчик
Лазерный датчик сканирует кромки листа для автоматического сопоставления системы координат машины с положением листа на столе. Измерение можно производить по 3-ем или по 5-ти точкам, при этом, последний метод дополнительно позволяет определить габариты обрабатываемого листа.

CCD камера
CCD камера устанавливается как на существующий суппорт, на пример плазменный, так и на отдельный суппорт с целью сканирования лекало детали представителя для перевода в DXF формат или сопоставления контура деталей с отверстиями на листе, выполненных на другом оборудовании.

Маркировка
Машины компании MicroStep могут быть оснащены устройствами для маркировки деталей или нанесения разметочных линий посредством чернил, керна, плазмы или гидроабразива.
