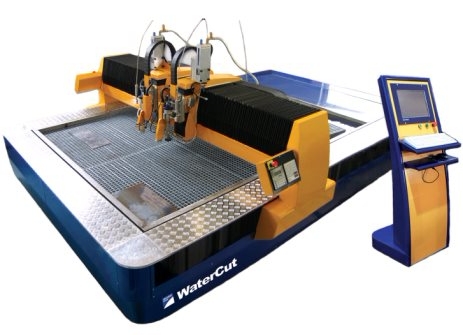

Машины гидроабразивной резки Microstep серии WaterCut

Машины гидроабразивной резки Microstep серии WaterCut

Машины гидроабразивной резки Microstep серии WaterCut
Производитель MicroStep (Словакия)
Дополнительное свойство Длина рабочей зоны / Ширина рабочей зоны / Максимальное количество суппортов (инструментов) / Скорость позиционирования / Точность позиционирования (согласно DIN 28 206) / Максимальная толщина листа разрезаемого абразивом
Значение доп. свойства 3000 - 18000 / 1500 - 3000 / 2 / 40000 / 0.025 / 150
Длина рабочей зоны 3000 - 18000
Ширина рабочей зоны 1500 - 3000
Максимальное количество суппортов (инструментов) 2
Скорость позиционирования 40000
Точность позиционирования (согласно DIN 28 206) 0.025
Максимальная толщина листа разрезаемого абразивом 150
ПОЛУЧИТЬ КОНСУЛЬТАЦИЮ

Полное описание

Гидроабразивная резка - это вы­со­ко­точ­ная технология, позволяющая получать качественный рез. При этом соблюдаются высокие требования по защите отдельных частей от коррозии и воздействия абразивных материалов.
Машины гидроабразивной резки Microstep серии WaterCut используются в условиях, требующих высокой точности раскроя, особенно при резке неметаллических материалов, таких как камень, керамика, пластика, резина, стекло и т.п.

Комплектация и опции:

  • Прямой гидроабразивный суппорт тип W. В стандартной комплектации машины гидроабразивной резки MicroStep оборудованы системой защиты от столкновений, лазерным указателем и датчиком контроля высоты головки.
  • Ротационный гидроабразивный суппорт тип «Wr». 5-ти осевой ротационный суппорт для гидроабразивной резки с углом наклона ±50° и вращением вокруг оси 0-600°.
  • Сверлильный суппорт для нарезания резьбы М3 - М16.
  • Станция автоматической калибровки ротационной головки ACTG для компенсации геометрической погрешности, возникающей после длительной эксплуатации.
  • Лазерный датчик, который сканирует кромки листа для автоматического сопоставления системы координат машины с положением листа на столе. Измерение можно производить по 3-ем или по 5-ти точкам, при этом, последний метод дополнительно позволяет определить габариты обрабатываемого листа.
  • CCD камера устанавливается как на существующий суппорт, на пример плазменный, так и на отдельный суппорт с целью сканирования лекало детали представителя для перевода в DXF формат или сопоставления контура деталей с отверстиями на листе, выполненных на другом оборудовании.
  • Маркировка. Машины компании MicroStep могут быть оснащены устройствами для маркировки деталей или нанесения разметочных линий посредством чернил, керна, плазмы или гидроабразива.
