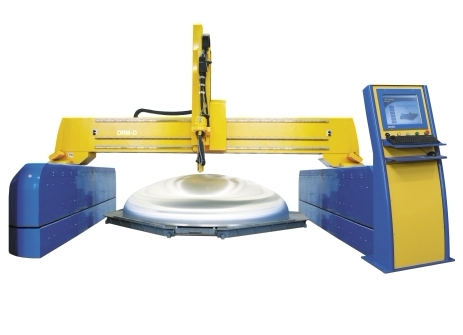

Машина для сверления и обработки полусфер Microstep серии DRM

Машина для сверления и обработки полусфер Microstep серии DRM

Машина для сверления и обработки полусфер Microstep серии DRM
Производитель MicroStep (Словакия)
Дополнительное свойство Длина рабочей зоны / Ширина рабочей зоны / Максимальное количество суппортов (инструментов) / Скорость позиционирования / Точность позиционирования (согласно DIN 28 206) / Плазменная резка под углом (наклон ротатор), гр / Максимальная мощность шпинделя
Значение доп. свойства 3000 - 50000 мм / 1500 - 4000 мм / 4 / 30000 мм/мин / ±0,1 мм / ±90 / 42 кВт
Длина рабочей зоны 3000 - 50000 мм
Ширина рабочей зоны 1500 - 4000 мм
Максимальное количество суппортов (инструментов) 4
Скорость позиционирования 30000 мм/мин
Точность позиционирования (согласно DIN 28 206) ±0,1 мм
Плазменная резка под углом (наклон ротатор), гр ±90
Максимальная мощность шпинделя 42 кВт
ПОЛУЧИТЬ КОНСУЛЬТАЦИЮ

Полное описание

Портальная машина для сверления и обработки полусфер Microstep серии DRM - это точная и надежная металлорежущая установка, предназначенная для нестандартных задач, таких как сверление отверстий диаметром до 50 мм, нарезка резьбы до М22 и обработки эллиптических изделий (полусфер), например, днищ резервуаров.
Сверлильный станок с ЧПУ серии DRM может быть оснащен быстрым вращающимся магазином на 16 инструментов, а также специальным ротатором с углом наклона до 90°, которые могут обрабатывать эллиптические заготовки высотой до 850 мм.

Комплектация и опции:

  • Прямой газовый суппорт тип «G». Прямой суппорт оснащен газовой головкой с возможность ручного поворота в плоскости YZ на угол до 45°. и используется для раскроя листов из малоуглеродистой стали толщиной от 30 до 300 мм. Автоматическая газовая консоль, управляемая системой ЧПУ iMSNC, позволяет достичь наиболее оптимальное качество реза.
  • Ротационный плазменный суппорт тип «Pr-90». Пламенный ротационный суппорт с углом поворота 90° преимущественно предназначен для обработки полусфер и сложных профилей.
  • Сверлильный суппорт тип «B». Компания MicroStep предлагает различные варианты суппортов данного вида мощностью до 7,5 кВт для сверления отверстий диаметром до 40 мм и нарезания резьбы М20 в металлических листах.
  • Инструментальный магазин. Магазин предназначен для автоматической смены сверла и режущего инструмента для нарезки резьбы. Машины комплектуются подвижным магазином, установленным на портал или неподвижным магазином, установленным на краю стола. Машины серии DRM оснащаются поворотным магазином на 16-ть инструментов.
  • Лазерный датчик. Лазерный датчик сканирует кромки листа для автоматического сопоставления системы координат машины с положением листа на столе. Измерение можно производить по 3-ем или по 5-ти точкам, при этом, последний метод дополнительно позволяет определить габариты обрабатываемого листа.
  • CCD камера. CCD камера устанавливается как на существующий суппорт, на пример плазменный, так и на отдельный суппорт с целью сканирования лекало детали представителя для перевода в DXF формат или сопоставления контура деталей с отверстиями на листе, выполненных на другом оборудовании.
  • Маркировка. Машины компании MicroStep могут быть оснащены устройствами для маркировки деталей или нанесения разметочных линий посредством чернил, керна, плазмы или гидроабразива.
