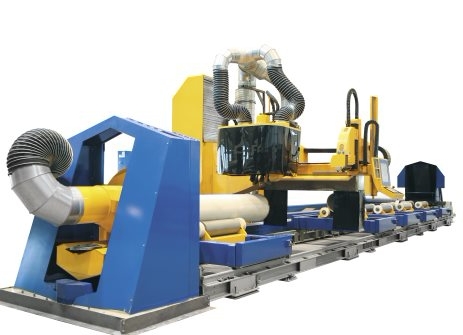

Машина для резки труб Microstep CPCut - портальная машина с ЧПУ с высокими динамическими свойствами и точностью контурной резки.

Портальные машины CPCut предназначены для плазменной резки труб со снятием фасок при выполнении вырезов для врезки радиальных и нерадиальных патрубков под различными углами, при изготовлении крестовин, секций колен трубопроводов и отводов. Дополнительная оснастка позволяет выполнять резку трубы квадратного сечения и профилей.

Модульный принцип позволяет комплектовать установки по требованию заказчика с применением современных технологий в данной области, что позволяет реализовать выполнение высокоточной 3D обработку труб круглого и многогранного сечения.

Комплектация и опции:

  • Прямой газовый суппорт тип «G». Прямой суппорт оснащен газовой головкой с возможность ручного поворота в плоскости YZ на угол до 45°. и используется для раскроя листов из малоуглеродистой стали толщиной от 30 до 300 мм. Автоматическая газовая консоль, управляемая системой ЧПУ iMSNC, позволяет достичь наиболее оптимальное качество реза.
  • Прямой плазменный суппорт тип «P». В стандартной комплектации машины термической резки MicroStep комплектуются прямым суппортом для плазменной головки. Прямой плазменный суппорт оборудован системой защиты от столкновений, лазерным указателем и датчиком контроля высоты головки.
  • Наклонный плазменный суппорт тип «Pt». Наклонный плазменный суппорт позволяет резать под углом в плоскости YZ в диапазоне +/- 90°. и предназначен для обработки многоугольных профилей (труб) или разделки кромок деталей, расположенных вдоль оси X, под фаску.
  • Ротационный плазменный суппорт тип «Pr». 5-ти осевой суппорт для плазменной головки используется для резки листов, труб и профилей под углом в диапазоне +/- 50°. Максимальный диапазон вращения головки вокруг своей оси 800°. Контроль высоты плазменной головки при постоянном угле реза обеспечивается по напряжению на дуге, при переменном угле реза – индуктивным датчиком.
  • Станция настройки ротатора. Станция для автоматической настройки/корректировки позиции ротатора после коллизий, позволяющая существенно сократить время наладки и повысить точность установки.
  • Позиционер для труб и профилей серии RSV. Позиционер серии RSV в комплекте с ротационным суппортом и высокоинтеллектуальным программным обеспечением от MicroStep предлагает комплексное решение по обработки профилей и труб диаметром до 1500 мм.
  • Лазерный датчик. Лазерный датчик сканирует кромки листа для автоматического сопоставления системы координат машины с положением листа на столе. Измерение можно производить по 3-ем или по 5-ти точкам, при этом, последний метод дополнительно позволяет определить габариты обрабатываемого листа.
  • CCD камера. CCD камера устанавливается как на существующий суппорт, на пример плазменный, так и на отдельный суппорт с целью сканирования лекало детали представителя для перевода в DXF формат или сопоставления контура деталей с отверстиями на листе, выполненных на другом оборудовании.
  • Маркировка. Машины компании MicroStep могут быть оснащены устройствами для маркировки деталей или нанесения разметочных линий посредством чернил, керна, плазмы или гидроабразива.
