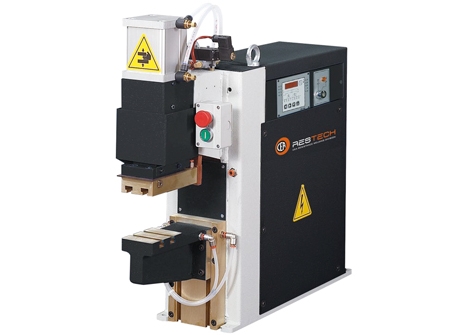

Машины точечной и рельефной сварки CEA серии BSW

Машины точечной и рельефной сварки CEA серии BSW

Машины точечной и рельефной сварки CEA серии BSW
Производитель CEA(Италия)
Габариты (Д х Ш х В) 800х300х590 мм
Дополнительное свойство Напряжение питания при 50 Гц / Номинальная мощность при 50% ПВ / Максимальная сварочная мощность / Установленная мощность / Ток короткого замыкания / Максимальный сварочный ток / Рабочий ход электрода / Усилие (при 6 атм. в воздушной сети) / Вылет электродов (контактных плит - для BSW 50, 100) / Раствор хоботов (между контактными плитами) / Рабочий диапазон точечной сварки, лист, сталь / Рабочий диапазон точечной сварки, лист, нерж. / Рабочий диапазон точечной сварки, лист, алюм. / Вес
Значение доп. свойства 1~400 В / 18 кВA / 52 кВA / 14 кВA / 18 кA / 14,4 кA / 50 мм / 1,87 кН / 200 мм / 135 мм / 0,5-3,0 мм / 0,5-2,5 мм / 0,5-1,0 мм / 96 кг
Напряжение питания при 50 Гц 1~400 В
Номинальная мощность при 50% ПВ 18 кВA
Максимальная сварочная мощность 52 кВA
Установленная мощность 14 кВA
Ток короткого замыкания 18 кA
Максимальный сварочный ток 14,4 кA
Рабочий ход электрода 50 мм
Усилие (при 6 атм. в воздушной сети) 1,87 кН
Вылет электродов (контактных плит - для BSW 50, 100) 200 мм
Раствор хоботов (между контактными плитами) 135 мм
Рабочий диапазон точечной сварки, лист, сталь 0,5-3,0 мм
Рабочий диапазон точечной сварки, лист, нерж. 0,5-2,5 мм
Рабочий диапазон точечной сварки, лист, алюм. 0,5-1,0 мм
Вес 96 кг
ПОЛУЧИТЬ КОНСУЛЬТАЦИЮ

Полное описание

Благодаря соей компактности машины настольного исполнения BSW могут комбинироваться в сложные системы для многоточечной сварки в соответствии с техническим заданием клиента.
Кроме того, BSW 25 подходит для прецизионной точечной сварки, а при установке специализированной оснастки, машину можно использовать для сварки деталей небольших размеров.
Модели BSW 50 и 100 благодаря своей жесткой конструкции обеспечивают высококачественную рельефную сварку.

Направляющие верхней сварочной головки с низким коэффициентом трения обеспечивают прецизионную сварку.
Вторичная цепь с низким сопротивлением позволяет получать высокий сварочный ток при низком энергопотреблении.
BSW 50 и 100 поставляются с регулируемыми по высоте контактными плитами с Т-образными пазами, что облегчает быстрый монтаж электрододержателей и любой специальной оснастки для различных задач.

Отличительные особенности

  • Превосходная сварка для всех свариваемых металлов. Большие сварочные токи при относительно низкой потребляемой мощности.
  • Синхронная индикация тиристорной группы со смещением фазы для устранения скачков напряжения. Термостатическая защита тиристорной группы SCR
  • Шариковые опоры прямолинейного движения для направляющих хода верхней сварочной головки — «прецизионная» сварка мелких деталей (BSW 25).
  • Низкое полное сопротивление вторичного контура позволяет получать большие токи, что находит применение при сварке электроконтактов, медных и бронзовых деталей при использовании электродов с вольфрамовыми вставками.
  • Самосмазывающиеся компоненты пневматики применены для исключения появления масляного нагара и уменьшения выброса вредных веществ.
  • Кнопка аварийного останова
  • Вторичная цепь охлаждается водой для защиты от перегрева: электроды, электрододержатели, опоры электрододержателей, трансформатор.
  • Малое время настройки обеспечивается возможностью быстрой и легкой смены оснастки, устанавливаемой в пазы контактных плит BSW 50 и BSW 100 безо всякого вмешательства во вторичную цепь (сделана заявка на патент).
  • Усилие на электрод регулируется группой пневморедукторов с манометром и фильтром для автоматической продувки при попадании загрязнений в воздушную систему.
  • Пневмоцилиндр имеет регулятор расхода для регулировки скорости подачи, амортизатор для гашения удара в конце рабочего хода и глушитель для отвода сжатого воздуха.
  • Водоохлаждаемые медные электрододержатели настраиваются по высоте (BSW 50–100). Пневмоцилиндр управляется пилотируемым пневмораспределителем.
  • Безопасный запуск машины кнопками раздельного пуска или возможностью запуска электрической педалью. Обе опции выбираются с помощью ключа

СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ МАШИНЫ BSW 25

• Нижний круглый хобот
• Электрододержатели с электродами для точечной сварки

МАШИНЫ BSW 50–100

  • Контактные плиты с Т-образными пазами, позволяющими быстро менять оснастку
  • Раствор между опорами быстро настраивается без вмешательства во вторичную цепь
  • Ручной клапан для опускания верхней головки без давления для очистки, центровки и регулярного обслуживания электродов.

ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ И ВОЗМОЖНЫЕ МОДИФИКАЦИИ.

  • Спаренная педаль для быстрого переключения между двумя парами значений: ток-время сварки в пределах одной программы контроллера.
  • Регулируемый двуходовой цилиндр с дополнительной педалью. Применяется для многократного повторения сварочного цикла на одной заготовке с целью экономии времени цикла за счет сокращения рабочего хода электрода.
  • Плоские электроды-пластины с держателями для многоточечной или рельефной сварки.
  • Селектор на 64 программы (для контроллера RATIA 73)
  • Электроды — со смещенной конт.площадкой, удлиненные, и другие — по чертежам заказчика.
  • 65 и 115-мм «Г»-образные электрододержатели.
  • Пропорциональный клапан для управления двумя уровнями давления внутри одного сварочного цикла (для получения циклограмм с ковочным усилием и предварительным обжатием. Каждая сварочная программа может выполняться с различным давлением без необходимости регулировки редуктора. Возможно сваривать алюминиевые заготовки на низком давлении по стандартам авиаиндустрии. (только для контроллеров FILIUS, RATIA 43 и 73 и моделей BSW 50–100)
  • Двухконтактная педаль (1-сжатие,2-сварка) или их пары. Применяется для проверки положения заготовки перед сваркой.
  • Два пилотируемых пневмораспределителя с двухконтактной педалью (1-низкое давление, 2- рабочее давление и сварка). Применяется для проверки и возможности исправления положения заготовки перед сваркой.
  • Специальный пилотируемый пневмораспределитель для сварки алюминия на низком давлении (0,5 атм).
  • Регулируемый сварочный цилиндр на нижнем хоботе (ход 0–50, 0–65 мм).
  • 650, и 750-мм хобота для машин серии PPN.
  • Круглый нижний хобот (для PPN 83–253) длиной 500–1000 мм.
  • Устройство сварки втавр для прутков и трубок, горизонтальное — для PPN 53. Горизонтальное и вертикальное — для PPN 83–253.
  • Контроллеры серии FILIUS и RATIA со встроенной панелью или управлением с компьютера с функцией «управления качеством».
