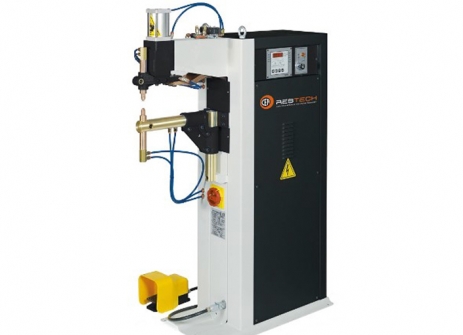

Машины точечной и рельефной сварки CEA серии PPN

Машины точечной и рельефной сварки CEA серии PPN

Машины точечной и рельефной сварки CEA серии PPN
Производитель CEA (Италия)
Габариты (Д х Ш х В) 1005x410x1425 мм
Дополнительное свойство Напряжение питания при 50 Гц / Номинальная мощность при 50% ПВ / Максимальная сварочная мощность / Установленная мощность / Плавкий предохранитель с задержкой срабатывания на ток / Напряжение вторичной обмотки / Ток короткого замыкания / Максимальный сварочный ток / Рабочий ход / Усилие прижима (при 6 атм. в системе) / Вылет электродов или контактных плит (для PPN 83-253 опц.) / Расход воды при 3 атм. / Вес
Значение доп. свойства 1~400 В / 35 кВA / 69 кВA / 20 кВA / 63 A / 4,5 В / 19 кA / 15,2 кA / 60 мм / 230 даН / 395 (650) мм / 6 л/мин / 200
Напряжение питания при 50 Гц 1~400 В
Номинальная мощность при 50% ПВ 35 кВA
Максимальная сварочная мощность 69 кВA
Установленная мощность 20 кВA
Плавкий предохранитель с задержкой срабатывания на ток 63 A
Напряжение вторичной обмотки 4,5 В
Ток короткого замыкания 19 кA
Максимальный сварочный ток 15,2 кA
Рабочий ход 60 мм
Усилие прижима (при 6 атм. в системе) 230 даН
Вылет электродов или контактных плит (для PPN 83-253 опц.) 395 (650) мм
Расход воды при 3 атм. 6 л/мин
Вес 200
ПОЛУЧИТЬ КОНСУЛЬТАЦИЮ

Полное описание

Машины точечной и рельефной сварки CEA серии PPN прессового типа с осевым ходом электрода пневматические однофазные используются как для точечной, так и для рельефной сварки. Предназначены для крупно- и мелкосерийного производства, благодаря возможности работы на больших сварочных токах при относительно низкой потребляемой мощности.

Машины серии PPN, снабжены микропроцессорным управлением и пилотируемым пневмораспределителем, по запросу могут комплектоваться спецуправлением и иметь различные конфигурации.

Отличительные особенности

  • Превосходный результат сварки всех материалов.
  • Вторичная цепь охлаждается водой для защиты от перегрева электродов, электрододержателей, опор электрододержателей, трансформатора.
  • Водоохлаждаемые медные электрододержатели настраиваются по высоте. Пневмоцилиндр управляется пилотируемым пневмораспределителем.
  • Синхронная индикация тиристорной группы со смещением фазы для устранения скачков напряжения. Термостатическая защита тиристорной группы SCR.
  • Усилие на электрод регулируется группой пневморедукторов с манометром и фильтром для автоматической продувки при попадании загрязнений в воздушную систему.
  • Пневмоцилиндр имеет регулятор расхода для регулировки скорости подачи, амортизатор для гашения удара в конце рабочего хода и глушитель для отвода сжатого воздуха.
  • Малое время настройки обеспечивается возможностью быстрой и легкой смены оснастки, устанавливаемой в пазы контактных плит без вмешательства во вторичную цепь (сделана заявка на патент).
  • Пневмораспределитель для управления сварочным цилиндром.
  • Самосмазывающиеся компоненты пневматики применены для исключения появления масляного нагара и уменьшения выброса вредных веществ.
  • Безопасный запуск машины кнопками раздельного пуска или возможностью запуска электрической педалью. Обе опции выбираются с помощью ключа (кроме PPE 35 и PPE 60).
  • Кнопка аварийного останова.

Стандартная комплектация

Машины PPS 35-60-125, PPN 63 оснащены нижним круглым хоботом с регулировкой по высоте; электрододержателями с электродами для точечной сварки с возможностью легкой замены на плоские электроды для рельефной сварки; опорой нижнего хобота с возможностью переворота для увеличения раствора.

Машины PPN 83, 103, 153 и 253 оснащены контактными плитами с Т-образными пазами для быстрой смены электрододержателей оснастки для специфических задач. Раствор между опорами легко регулируется без вмешательства во вторичную цепь (сделана заявка на патент). Имеется ручной клапан для опускания верхней головки без подачи сжатого воздуха для очистки, центровки и регулярного обслуживания электродов. Верхняя сварочная головка имеет низкий коэффициент трения, что позволяет проводить прецизионную сварку (за исключением PPN 83).

Комплектация по запросу:

  • хоботы различной длины и формы;
  • нижний хобот с запрессованным электродом (для сварки труб и т. п.) и удлиненным электрододержателем для верхнего хобота;
  • двухконтактная педаль для проверки положения заготовки перед сваркой;
  • пропорциональный клапан для сварки по циклограмме с двумя уровнями усилия;
  • двухходовой цилиндр для сокращения времени сварочного цикла;
  • дополнительный пневмораспределитель для сварки алюминия и тонких деталей из стали на низком давлении;
  • сварочный цилиндр на нижнем хоботе;
  • различные специальные держатели и электроды;
  • устройство для сварки втавр и многое другое.
