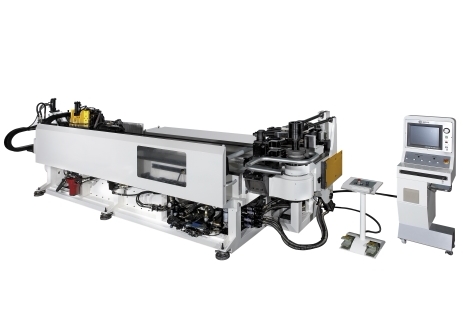

Автоматические трубогибочные станки с сервоклапаном SOCO серии 5B

Автоматические трубогибочные станки с сервоклапаном SOCO серии 5B

Автоматические трубогибочные станки с сервоклапаном SOCO серии 5B
Производитель SOCO (Тайвань)
Дополнительное свойство Масса станка / Макс. размер трубы, сталь / Макс. размер трубы, нержавейка / Макс. угол гиба / Макс. радиус гиба (по средней линии трубы) / Макс. длина устанавливаемой трубы
Значение доп. свойства 9600 / 10500 кг / 110х2,8 мм / 110х1,7 мм / 190 / 300 мм / 5000 мм
Масса станка 9600 / 10500 кг
Макс. размер трубы, сталь 110х2,8 мм
Макс. размер трубы, нержавейка 110х1,7 мм
Макс. угол гиба 190
Макс. радиус гиба (по средней линии трубы) 300 мм
Макс. длина устанавливаемой трубы 5000 мм
ПОЛУЧИТЬ КОНСУЛЬТАЦИЮ

Полное описание

В трубогибочных станках SOCO серии 5B гидропривод совмещен с сервоприводом, за счет чего гид­рав­ли­че­ский при­вод при­об­ре­та­ет ка­че­ст­ва сер­вопри­во­да, становится более точным и плавным, устойчивым к температурным и другим воздействиям окружающей среды. Это сделано для обеспечения всех пре­имуще­ст­в сер­вопри­во­да при гиб­ке труб больших диамет­ров (от 80 до 168 мм), т. е. в тех слу­ча­ях, ког­да сер­вопри­во­ды уже не ис­поль­зуют­ся.

Стан­ки могут использоваться в производстве на всех направлениях, где требуется дор­но­вая гиб­ка труб сред­них и больших диамет­ров с без­у­ко­риз­нен­ным ка­че­ством, вы­со­кой точ­но­стью и хо­рошей про­из­во­ди­тель­но­стью. Трубогибы SOCO 5B подразделяются на од­но­го­ло­воч­ные (обо­зна­че­ние – 1S) и двухго­ло­воч­ные (обо­зна­че­ние – 2S).

Основные опции:

Особенности гидравлических трубогибов SOCO 5B:

  • Ав­то­ма­ти­че­ская гиб­ка с помощью сер­во­клапана с точностью ±0,1°. Автоматическая подача трубы вперед посредством сервопривода с точностью ±0,1 мм. Автоматический поворот трубы в пространстве с точностью 0,1°. Ав­то­ма­ти­че­ское го­ри­зон­таль­ное смеще­ние бло­ка го­ло­вок с помощью сер­вопри­вода с точ­ностью ±0,1 мм. При­вод по­да­чи уси­ли­те­ля хво­сто­вого при­жима посредством сер­во­клапана с точ­ностью ±0,1 мм.
  • Скорость гибки регулируется системой ЧПУ. Возможность принудительного понижения скорости перед завершением гибки;
  • Ав­то­ма­ти­че­ская си­с­тема смаз­ки дор­на.;
  • Гид­рав­ли­че­ский при­вод по­да­чи хво­сто­вого за­жима (сер­во­клапан с ЧПУ-управ­ле­ни­ем).
  • Гидравлический привод подвода /возвращения дорна в исходное положение;
  • Для удобства работы в автоматическом и полуавтоматическом режиме станок оснащен выносной панелью управления;
  • Подвижная каретка может находиться в PDI зоне для получения минимальных прямых участков на концах изделия;
  • ЧПУ программа на русском языке
