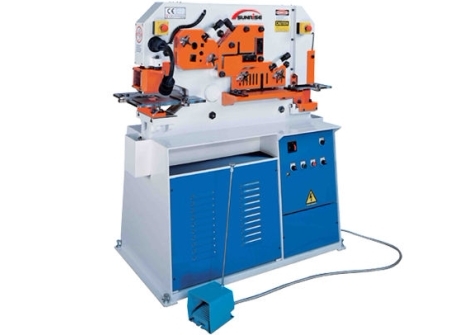

Гидравлические пресс-ножницы Sunrise IW серии Стандарт

Гидравлические пресс-ножницы Sunrise IW серии Стандарт

Гидравлические пресс-ножницы Sunrise IW серии Стандарт
Производитель Sunrise (Тайвань)
Габариты (Д х Ш х В) 1260х700х1350
Дополнительное свойство Давление / Макс. пробивная способность/ (диаметр х толщина), / Вылет станины / Макс. длина хода / Циклов/мин. (при длине хода 15 мм) / Рубка плоских пластин (ширина х толщина) / Длина лезвия / Угловая рубка листа / Рубка под углом 90° / Рубка под углом 45° / Рубка круглых прутков / Рубка квадратных прутков / Пробивка прямоугольных вырезов / Пробивка V-образных вырезов / V-образный пресс (длина х толщина) / Multi V-образный пресс / Приспособление для гибки уголков* / Приспособление для пробивки вырезов в трубах* / Электрическая мощность
Значение доп. свойства 45 т / 22х15/40х8 мм / 175 мм / 35 мм / 31 / 350х8 / 180х12 мм / 360 / 80х80х8 / 50х50х6 / 25 мм / 25х25 / 50,8х90х7** мм / 90х90х8** / 160х6* мм / - / 65х8* мм / - / 3.7 кВт
Вес 830 т
Давление 45 т
Макс. пробивная способность/ (диаметр х толщина), 22х15/40х8 мм
Вылет станины 175 мм
Макс. длина хода 35 мм
Циклов/мин. (при длине хода 15 мм) 31
Рубка плоских пластин (ширина х толщина) 350х8
Длина лезвия 180х12 мм
Угловая рубка листа 360
Рубка под углом 90° 80х80х8
Рубка под углом 45° 50х50х6
Рубка круглых прутков 25 мм
Рубка квадратных прутков 25х25
Пробивка прямоугольных вырезов 50,8х90х7** мм
Пробивка V-образных вырезов 90х90х8**
V-образный пресс (длина х толщина) 160х6* мм
Multi V-образный пресс -
Приспособление для гибки уголков* 65х8* мм
Приспособление для пробивки вырезов в трубах* -
Электрическая мощность 3.7 кВт
ПОЛУЧИТЬ КОНСУЛЬТАЦИЮ

Полное описание

Преимущества комбинированных гидравлических пресс-ножниц Sunrise Стандарт:

  • Мощные гидравлические цилиндры с быстрым ходом обеспечивает максимальную производительность, замедленный режим упрощает и делает безопасной  смену и регулировку оснастки;
  • Возможность смены рабочего инструмента на отдельных станциях позволяет работать на одной машине с широким ассортиментом;
  • Дополнительно установленные  гидравлический зажим и полиуретановый разделитель ускоряют работу пресса, существенно повышая его КПД;
  • Самая жесткая   рама в классе  гарантирует долгий срок эксплуатации станка;
  • LED-лампа с магнитным держателем позволяет подсветить  рабочую зону и облегчает работу оператора.

Комплектации и опции:

Комбинированные гидравлические пресс-ножницы Sunrise IW серии K – колонного типа с вертикальным рабочим ходом предназначены для выполнения широкого ряда операций и оснащены 5-ю рабочими станциями:

  • Блок пробивки отверстий в полосе, листе или трубе с Ø до 50 мм;
  • Блок для рубки уголка;
  • Рубка прутка, швеллера или двутавровой балки;
  • Гильотина для листа или полосы, в т.ч. рубка под любым углом;
  • Блок вырубки прямоугольных и V-образных пазов; гибка и т.д..

Модель IW-45M – наиболее экономичная модель в линейке пресс-ножниц Sunrise,  рабочий инструмент приводится в движение одним гидроцилиндром с усилием 45 тонн. Маятниковая схема работы позволяет сократить себестоимость станка по сравнению с машинами колонного типа. Глубина зева составляет 175 мм.

Модель IW-50A – пресс-ножницы совмещенного типа с одним гидроцилиндром с усилием 50 тонн. «Совмещенный тип» - означает, что блок пробивки имеет вертикальный ход, а все остальные блоки - маятниковый ход. Вертикальный ход на блоке пробивки обеспечивает максимальное качество пробивки, а также срок службы инструмента. Глубина зева равна 180мм. В блок пробивки может встраиваться специальная оснастка для вырубки торцов трубы, а также гибочный инструмент.

Модель IW-60H является станком маятникового типа, однако для рубки уголка имеет Z-образное отверстие, благодаря которому возможно за 1 операцию выполнять рубку под углом 45° как для внутреннего, так и для внешнего соединения уголков под прямым углом, получая нужный торец для изготовления металлических рамок. Станок имеет глубину зева 220мм.

Модель станка

IW – 45M

IW – 50A

IW – 60H



БЛОК ПРОБИВКИ ОТВЕРСТИЙ

Усилие, тонн

45

50

60

Максимальные параметры пробивки
(Ø отв.хтолщину стенки), мм

22х15

20х18

28х15

40х8

40х9

40х11

Глубина зева станины, мм

175

180

220

Максимальный ход пуансона, мм

35

42

55

Циклов в минуту, ход пуансона 15мм.

31

24

29

Высота от уровня пола, мм

970

840

1000



ГИЛЬОТИНА ДЛЯ УГОЛКА

Макс., рубка под углом 90°, мм

80х80х8

100х100х10

100х100х13

Макс., рубка под углом 45°, мм

50х50х6

65х65х8

80х80х8

Высота от уровня пола, мм

1120

850

1236



ГИЛЬОТИНА ДЛЯ ЛИСТА / ПОЛОСЫ

Макс. сечение листа / полосы
(ширинахдлина), мм

350х8

300х12

350х15

180х12

200х18

210х20

Длина лезвия гильотины, мм

360

310

360

Макс. высота уголка для подрезки, мм

75

100

100

Высота от уровня пола, мм

970

1150

1006



ГИЛЬОТИНА ДЛЯ ПРУТКА / ШВЕЛЛЕРА / ДВУТАВРОВОЙ БАЛКИ

Макс. диаметр круглого прутка, мм

25

32

40

Макс. диаметр квадратного прутка, мм

25х25

30х30

38х38

Макс. габариты швеллера, мм

-

76 (опция)

102 (опция)

Макс. габариты двутавровой балки, мм

-

76 (опция)

102 (опция)

Высота от уровня пола, мм

1190

880

1260



БЛОК ДЛЯ ВЫРУБКИ ПАЗОВ

Прямоугольная вырубка (ШхДхТ), мм

50х90х7 (опция)

50х90х7

50х90х8

V-образная вырубка (ДхДхТ), мм

90х90х8

(опция)

90х90х8

(опция)

90х90х10
(опция)

Высота от уровня пола, мм

-

1150

1006



МОНТАЖНЫЕ ХАРАКТЕРИСТИКИ

Мощность гидростанции, кВт

3,7

3,7

5,5

Вес, кг

830

840

1500

Габариты (длина x ширина x высота), см

126х70х135

131х77х145

146х77х156
