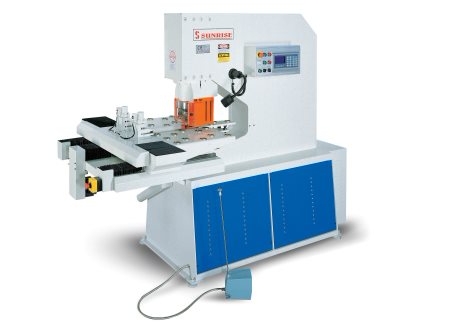

Гидравлические пробивные прессы Sunrise серии РМ

Гидравлические пробивные прессы Sunrise серии РМ

Гидравлические пробивные прессы Sunrise серии РМ
Производитель Sunrise (Тайвань)
Габариты (Д х Ш х В) /1720x940x2035/2170x940х2075
Дополнительное свойство Давление / Макс. пробивная способность/ (диаметр х толщина), / Вылет станины / Макс. длина хода / Циклов/мин. (при длине хода 15 мм) / Рубка плоских пластин (ширина х толщина) / Рубка круглых прутков / Рубка квадратных прутков / Пробивка прямоугольных вырезов / Пробивка V-образных вырезов / V-образный пресс (длина х толщина) / Multi V-образный пресс / Приспособление для гибки уголков* / Приспособление для пробивки вырезов в трубах* / Электрическая мощность / Пробивка полки швеллера (высота) / Размер рабочего стола / Пробивка отверстий большого диаметра / Рубка уголков / Рубка швеллеров
Значение доп. свойства 120 т / 32x27/50x17 мм / /510/760 мм / 100 мм / 27 / 175х16 / 32 мм / 32х32 / 63,5х90х13 мм / 145х145х13 / 250х20 мм / 700х5 мм / 102х13 мм / 114 мм / 11 кВт / 180 / 700х500/700х700/700х950 мм / 200х6 мм / 100х100х13 / 102х51
Вес /2840/3600 т
Давление 120 т
Макс. пробивная способность/ (диаметр х толщина), 32x27/50x17 мм
Вылет станины /510/760 мм
Макс. длина хода 100 мм
Циклов/мин. (при длине хода 15 мм) 27
Рубка плоских пластин (ширина х толщина) 175х16
Рубка круглых прутков 32 мм
Рубка квадратных прутков 32х32
Пробивка прямоугольных вырезов 63,5х90х13 мм
Пробивка V-образных вырезов 145х145х13
V-образный пресс (длина х толщина) 250х20 мм
Multi V-образный пресс 700х5 мм
Приспособление для гибки уголков* 102х13 мм
Приспособление для пробивки вырезов в трубах* 114 мм
Электрическая мощность 11 кВт
Пробивка полки швеллера (высота) 180
Размер рабочего стола 700х500/700х700/700х950 мм
Пробивка отверстий большого диаметра 200х6 мм
Рубка уголков 100х100х13
Рубка швеллеров 102х51
ПОЛУЧИТЬ КОНСУЛЬТАЦИЮ

Полное описание

Гидравлические прессы серии РМ с диапазоном от 35 до 200 тонн предназначены для пробивки различных отверстий в профилях, швеллерах, листе и т. д. Специально сконструированный гидравлический цилиндр с быстрым ходом обеспечивает высокую скорость работы. Пробивку можно осуществлять как по специальным упорам, так и по программе. Станки могут оснащаться современным ЧПУ, а также специальным столом с ЧПУ.Дополнительные инструменты превращают данный гидравлический пресс в универсальную машину.

Комплектации и опции:

 Универсальные пробивные прессы серии PM предназначены для пробивки отверстий в листе, полосе и профильных заготовках.

- Патентованная конструкция гидравлического цилиндра с быстрым обратным ходом обеспечивает производительность станка выше, чем у аналогичных машин;
- Линейка машин с усилием от 35 до 200 тонн и различной глубиной зева позволяет подобрать машину полностью соответствующую требованиям выполняемой задачи;
- Оснастка, устанавливаемая на гидравлические пресс-ножницы Sunrise IW может быть также установлена и на пробивной пресс, существенно расширяя возможности станка и делая его универсальным решением; Возможна рубка круглого и квадратного проката, уголка, швеллера, двутавровой балки, полосы, вырубка прямоугольных и V-образных пазов, гибка и т.д
- Наличие режима замедленного движения цилиндра упрощает замену и регулировку оснастки, при этом делая эту процедуру безопасной;
- Станки могут оснащаться современным ЧПУ-управляемым столом для возможности работы в режиме координатно-пробивного пресса.


Технические характеристики



Модель станка

PM – 35T

PM – 35LT

PM – 35XT

PM – 55T

PM – 55LT

PM – 55XT

PM – 80T

PM – 80LT

PM – 80XT

PM – 120LT

PM – 120XT

PM – 160LT

PM – 160XT

PM – 200LT

PM – 200XT



БЛОК ПРОБИВКИ ОТВЕРСТИЙ

Усилие, тонн

35

55

80

120

160

200

Максимальные параметры пробивки
(Ø отв.хтолщину стенки), мм

18х 14

22х18

25х23

32х27

36х32

41х35

50х5

50х8

50х12

50х17

50х23

50х29

Глубина зева станины, мм серия T

310

310

310

-

-

-

серия LT

510

510

510

510

510

510

серия XT

760

760

760

760

760

760

Высота швеллера при бок. пробивке, мм

180

180

180

180

180

180

Максимальный ход пуансона, мм

100

100

100

100

100

100

Циклов в минуту, ход пуансона 20мм.

41

28

26

28

28

27

Размер стола (ШхД), мм серия T

700х500

700х500

700х500

-

-

-

серия LT

700х700

700х700

700х700

700х700

700х700

700х700

серия XT

700х950

700х950

700х950

700х950

700х950

700х950

Высота от уровня пола, мм

1050

1050

1050

1050

1050

1050



МОНТАЖНЫЕ ХАРАКТЕРИСТИКИ

Мощность гидростанции, кВт

3,7

3,7

5,5

7,5

11

15

Вес (T / LT / XT), кг

1200 /1500 / 1840

1450 /1850 / 2200

1780 / 2100 / 2845

---- / 2840 / 3600

– /3550 / 4660

­–/4440 / 5600

Габариты (серия T) : Д x Ш x В, см

109х82х177

116х82х196

128х87х198

-

-

-

Габариты (серия LT) : Д x Ш x В, см

142х82х180

152х82х196

162х87х198

172х97х204

187х104х207

198х127х210

Габариты (серия XT) : Д x Ш x В, см

182х82х182

192х82х196

205х87х198

217х97х204

237х104х214

248х127х218
